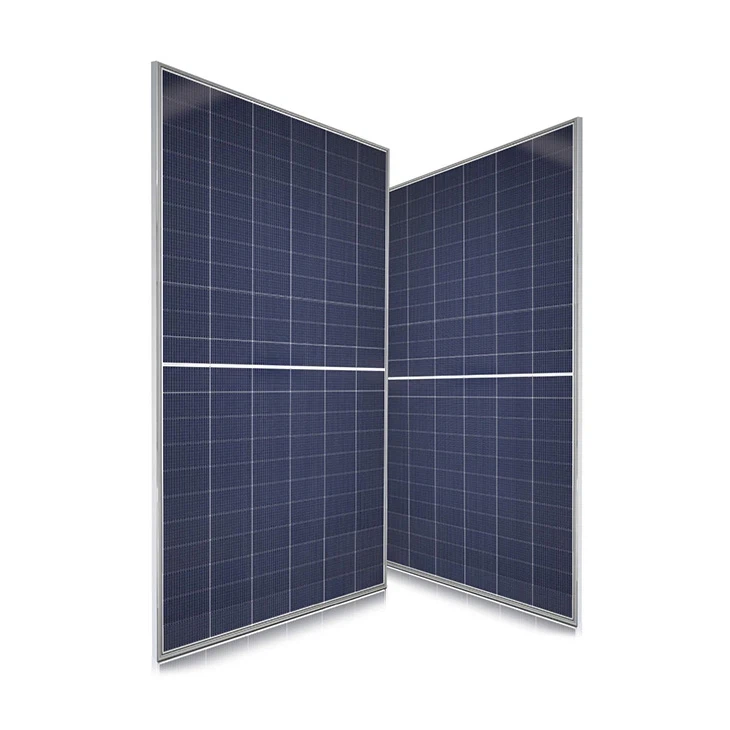

Dshb132 güneş paneli hjt 132 600-635 w
Bifasiyal yarım hücre çift cam güneş modülü
DS teknolojisi - daha yüksek çıkış için tasarlanmış
µc-Si ve Gettering Process Entegrasyonu
Mikrokristalin silikonu (µc-Si) gettering işlemleriyle birleştiren DSHB132, daha yüksek verimlilik ve daha fazla güç çıkışına neden olan daha temiz hücreler elde eder.
Gelişmiş arka taraf güç kazancı için% 95'e kadar Bifasitality
Doğal olarak simetrik bifasiyal yapısı, yansıtıcı yüzeyler ve optimize edilmiş tesisler için ideal olan yüksek arka taraf enerji hasatını sağlar.
PIB sızdırmazlık ve çift cam tasarım ile dayanıklı
Poliizobutilen (PIB) kenar sızdırmazlık ve entegre kaplamalı çerçevelere sahip modül, olağanüstü çevresel direnç için IEC Tuz Misti Test Seviyesi 8'i karşılamaktadır.
Yardımcı Program Ölçeği Hazır: Enerji en üst düzeye çıkarın, maliyetleri en aza indirin
Yardımcı program için mükemmel olan DSHB132 şunları sunuyor:
Daha düşük sistem dengesi (BOS) maliyetleri
Azaltılmış seviyeli enerji maliyeti (LCOE)
Olağanüstü güç çıkışı ve uzun süreli yatırım getirisi
Sertifika
IEC61215, IEC61730
ISO9001: 2015 Kalite Yönetim Sistemi
ISO14001: 2015 Çevre Yönetim Sistemi
ISO45001: 2018 İş Sağlığı ve Güvenliği
IEC62941: 2019 Karasal Fotovoltaik (PV) Modüller kalitesinde
PV modülü üretimi için sistem
Kalite güvencesi
Mekanik parametreler
|
Hücre (mm) |
182*105 Bifacial Mono |
| Boyutlar (l*m*h) (mm) | 2382*1134*30 |
| Ağırlık (kg) | 32.6 |
| Kablo Kesit Bölümü Boyutu (M㎡) | 4 |
| Hücre ve Bağlantı Sayısı | 132(6*22) |
| Diyot Sayısı | 3 |
VASIF
| Maks. Sistem Voltajı (V DC) | DC1500V (IEC) |
| Sıcaklık Bisiklet Aralığı (Derece) | -40~+85 |
| Maks. Seri Sigorta Derecesi (A) | 30 |
| Pmax'ın toleransı | 0~+3% |
| Maks. Rüzgar yükü / maks. Kar Yükü (PA) | 2400 / 5400 |
| Sıcak nokta oranı | % 100 Ücretsiz |
| Bağlayıcı tipi | MC4 uyumlu |
| Yangın derecesi | Sınıf II |
| Kavşak kutusu ve konektör koruma derecesi | IP68 |
| Bifasiyal faktör (%) | 90±5 |
Elektrik parametreleri
| DSHB132-600 | DSHB132-605 | DSHB132-610 | DSHB132-615 | DSHB132-620 | DSHB132-625 | DSHB132-630 | DSHB132-635 | ||
|---|---|---|---|---|---|---|---|---|---|
|
STC AM1.5, 1000W/㎡ Hücre sıcaklığı 25 derece |
Maks. STC'de Güç (PMPP/W) | 600 | 605 | 610 | 615 | 620 | 625 | 630 | 635 |
| Maks. Güç Voltajı (VMP/V) | 40.69 | 40.78 | 40.85 | 40.96 | 41.05 | 41.14 | 41.23 | 41.32 | |
| Maks. Güç Akımı (IMP/A) | 14.76 | 14.85 | 14.95 | 15.03 | 15.12 | 15.21 | 15.30 | 15.39 | |
| Açık devre voltajı (VOC/V) | 48.75 | 48.85 | 48.94 | 49.05 | 49.15 | 49.25 | 49.34 | 49.43 | |
| Kısa Devre Akımı (ISC/A) | 15.56 | 15.66 | 15.76 | 15.86 | 15.96 | 16.06 | 16.16 | 16.26 | |
| Modül Verimliliği (%) | 22.2 |
22.4 |
22.6 | 22.8 | 23.0 | 23.1 | 23.3 | 23.5 | |
|
Noct AM1.5, 800W/㎡, Ortam sıcaklığı 20 derece, Rüzgar hızı 1m/s |
Maks. NOCT'de Güç (PMPP/W) | 458 | 461 | 465 | 469 |
473 |
477 | 481 | 484 |
| Maks. Güç Voltajı (VMP/V) | 38.84 | 38.92 | 38.98 | 39.09 | 39.18 | 39.26 | 39.34 | 39.42 | |
| Maks. Güç Akımı (IMP/A) | 11.80 | 11.87 | 11.95 | 12.01 | 12.08 | 12.16 | 12.34 | 12.30 | |
| Açık devre voltajı (VOC/V) | 46.53 | 46.62 | 46.71 | 46.82 | 46.91 | 47.01 | 47.09 | 47.18 | |
| Kısa Devre Akımı (ISC/A) | 12.44 | 12.52 | 12.60 | 12.68 | 12.76 | 12.84 | 12.92 | 13.00 | |
|
BSTC AM1.5, 800W/㎡, 135W/㎡, 25 derece |
Maks. BSTC'de Güç (PMPP/W) | 672 | 678 | 684 | 689 | 695 | 700 | 706 | 712 |
| Maks. Güç Voltajı (VMP/V) | 40.83 | 40.92 | 40.99 | 41.10 | 41.19 | 41.28 | 41.37 | 41.46 | |
| Maks. Güç Akımı (IMP/A) | 16.48 | 16.58 | 16.69 | 16.78 | 16.88 | 16.98 | 17.08 | 17.18 | |
| Açık devre voltajı (VOC/V) | 48.92 | 49.02 | 49.11 | 49.22 | 49.32 | 49.42 | 49.51 | 49.60 | |
| Kısa Devre Akımı (ISC/A) | 17.45 | 17.56 | 17.67 | 17.79 | 17.90 | 18.01 | 18.12 | 18.24 | |
Paketleme yapılandırması
| Konteyner (Yüksek Küp) | |
|---|---|
| Palet başına modüller | 36 |
| Konteyner başına palet | 20 |
| Konteyner başına modüller | 720 |
Sıcaklık katsayıları
| Sıcaklık katsayısı voltajı (VOC) | -0.22/ derece |
| Sıcaklık katsayısı akımı (ISC) | %0.04/ derece |
| Sıcaklık Katsayısı Gücü (PM) | -0.24/ derece |
IV eğri
