Perovskite ve Perovskite Solar Hücrelere Giriş

Kaynak: ossila.com

Perovskite güneş pillerinin hızla gelişmesi onları fotovoltaik dünyasının yükselen yıldızı ve akademik topluma büyük ilgi gösterdi. Operasyonel yöntemleri hala nispeten yeni olduğu için, perovskites çevresindeki temel fizik ve kimya hakkında daha fazla araştırma yapmak için büyük fırsat var. Ayrıca, son birkaç yılda gösterildiği gibi - perovskite formülasyonlarının ve üretim rutinlerinin mühendislik iyileştirmeleri, güç dönüşüm verimliliğinde önemli artışlara neden olmuş ve son cihazlar Haziran 2018 itibariyle% 23'e ulaşmıştır.

• Perovskites nedir?

• Perovskite Güneş Pilleri Neden Bu Kadar Önemli?

• Perovskites'in Sorunları Ne?

• Perovskite Solar Hücrelerin Üretimi ve Ölçümü

• Perovskites'in Geleceği

• Perovskite Fabrikasyon Video Rehberi

• Perovskite Solar Cells için Ossila Ürünleri

• Referanslar

• Daha fazla okuma

Perovskites nedir?

"Perovskite" ve "perovskite yapısı" terimleri genellikle birbirlerinin yerine kullanılır. Teknik olarak, bir perovskite ilk önce Ural Dağları'nda bulunan ve Lev Perovski'nin (Rus Coğrafya Derneği'nin kurucusu) adını taşıyan bir tür mineraldir. Bir perovskit yapısı, perovskit mineraliyle aynı yapıya sahip herhangi bir bileşiktir.

Gerçek perovskite (mineral) CaTiO3 formunda kalsiyum, titanyum ve oksijenden oluşur. Bu arada, bir perovskite yapısı, jenerik ABX3 formuna ve perovskite (mineral) ile aynı kristalografik yapıya sahip olan herhangi bir şeydir. Bununla birlikte, güneş pili dünyasındaki çoğu insan mineraller ve jeoloji ile ilgili olmadığından, perovskite ve perovskite yapısı birbirlerinin yerine kullanılmaktadır.

Perovskite kafes düzenlemesi aşağıda gösterilmiştir. Kristalografideki birçok yapıda olduğu gibi, birçok şekilde gösterilebilir. Bir perovskite düşünmenin en basit yolu, bir küpün ortasındaki A tipi büyük bir atomik veya moleküler katyondur (pozitif yüklü). Küpün köşeleri daha sonra B atomları (ayrıca pozitif yüklü katyonlar) tarafından işgal edilir ve küpün yüzleri negatif yüklü (anyon) daha küçük bir X atomu tarafından işgal edilir.

ABX3 formunun genel bir perovskit kristal yapısı. İki yapının eşdeğer olduğuna dikkat edin - sol taraftaki yapı, B atomunun <0,0,0> konumunda olacak şekilde çizilirken, sağ taraftaki yapı, atomun (veya molekül) A'nın < 0,0,0=""> pozisyonu. Ayrıca, çizgilerin, bağlama modellerinden ziyade kristal oryantasyonunu temsil eden bir rehber olduğunu unutmayın.

Yapıda hangi atomların / moleküllerin kullanıldığına bağlı olarak, perovskites süper iletkenlik, devasa manevra direnci, dönüşe bağlı taşıma (spintronics) ve katalitik özellikler gibi etkileyici bir dizi ilginç özelliğe sahip olabilir. Perovskites bu nedenle fizikçiler, kimyagerler ve maddi bilim insanları için heyecan verici bir oyun alanını temsil ediyor.

Perovskites ilk olarak 2012 yılında katı hal güneş pillerinde başarıyla kullanıldı. ve o zamandan beri çoğu hücre normal perovskite ABX ₃ formunda aşağıdaki malzeme kombinasyonunu kullandı :

• A = Organik bir katyon - metilamonyum (CH3NH3 ⁺ ) veya formamidinyum (NH2CHNH2 ⁺ )

• B = Büyük bir inorganik katyon - genellikle kurşun (II) (Pb ²⁺ )

• X ₃ = Biraz daha küçük bir halojen anyon - genellikle klorür (Cl ^- ) veya iyodür (I ^- )

Bu nispeten genel bir yapı olduğundan, bu perovskite bazlı cihazlara ya daha genel bir malzeme sınıfına ya da belirli bir kombinasyona atıfta bulunabilecek bir dizi farklı ad verilebilir. Bunun bir örneği olarak, bir temel yapıdan kaç isim oluşturulabileceğini vurgulamak için aşağıdaki tabloyu oluşturduk.

Perovskite 'isim toplama' tablosu : Geçerli bir isim bulmak için A, B veya X ₃ sütunlarından herhangi bir öğeyi seçin. Örnekler arasında: Organo-kurşun-kloritler, Metilamonyum-metal-trihalidler, organo-plumbate-iyodürler vb.

Tablo, her kolon için sübstitüe edilebilecek birçok başka atom / molekül olduğu için parametre uzayının potansiyel malzeme / yapı kombinasyonları için ne kadar büyük olduğunu göstermektedir. Malzeme kombinasyonlarının seçimi hem optik hem de elektronik özelliklerin (örneğin bant aralığı ve orantılı soğurma spektrumları, mobilite, difüzyon uzunlukları, vb.) Belirlenmesi için çok önemli olacaktır. Laboratuardaki kombinatoryal tarama ile basit bir kaba kuvvet optimizasyonunun, iyi perovskite yapılar bulmakta çok verimsiz olması muhtemeldir.

Verimli perovskitlerin çoğunluğu Grup IV'e (özellikle kurşun) metal halojenürlere dayanır ve bunun ötesine geçmenin zor olduğu kanıtlanmıştır. Muhtemel perovskite yapılarının yelpazesini tam olarak araştırmak için mevcut olandan daha derinlemesine bilgi olması muhtemeldir. Kurşun bazlı perovskite bazlı güneş pilleri, görünür rejimde güçlü emilim, uzun yük taşıyıcı difüzyon uzunlukları, ayarlanabilir bir bant aralığı ve kolay üretim (yüksek hata toleransı ve düşük sıcaklıklarda işlem yapabilme).

Perovskite Güneş Pilleri Neden Bu Kadar Önemli?

Perovskite güneş pillerinin neden 2012'den bu yana kısa sürede bu kadar dikkat çektiğini gösteren iki önemli grafik vardır. Bu grafiklerin ilki (NREL güneş pili verimlilik çizelgesinden alınan verileri kullanan) ¹ , perovskite'nin güç dönüşüm verimlerini göstermektedir. Son yıllarda ortaya çıkan fotovoltaik araştırma teknolojisi ve geleneksel ince film fotovoltaik ile karşılaştırmalı cihazlar.

Grafik, diğer birçok teknolojiye kıyasla nispeten kısa bir süre boyunca meteorik bir yükseliş göstermektedir. Devrimden sonraki 4 yıl içinde, perovskite güneş pilleri, 40 yılı aşkın bir süredir devam eden Kadmiyum Telluride'nin (CdTe) verimliliğine eşitti. Ayrıca, 2018 Haziranından itibaren CdTe ve Copper Indium Gallium Selenide (CIGS) dahil olmak üzere, diğer tüm ince film, yoğunlaştırıcı olmayan teknolojileri aşmışlardır. Son birkaç yıl içinde güneş pili araştırması için daha fazla kaynağın ve daha iyi bir altyapının mevcut olduğu iddia edilebilse de, perovskite güneş pili verimliliğindeki çarpıcı artış hala inanılmaz derecede önemli ve etkileyici.

Perovskite güneş pilleri, diğer fotovoltaik türlerine kıyasla olağanüstü bir oranda güç dönüşüm verimliliğinde artmıştır. Her ne kadar bu rakam sadece laboratuar tabanlı "kahraman hücreleri" ni temsil etse de, büyük sözler veriyor.

Aşağıdaki ikinci ana grafik, perovskite karşı rekabet eden bir dizi teknoloji için bant boşluğuyla karşılaştırıldığında açık devre voltajıdır. Bu grafik, bir fotonun enerjisinin ne kadarının ışıktan elektriğe dönüşüm sürecinde kaybolduğunu gösterir. Standart eksitonik bazlı organik bazlı güneş pilleri için, bu kayıp emilen enerjinin% 50'si kadar yüksek olabilir, oysaki perovskite güneş pilleri düzenli olarak% 70 foton enerji kullanımını aşar ve daha da arttırılabilir. ⁴

Bu, en gelişmiş teknolojilerin (GaA'lar gibi) değerlerine yaklaşıyor, ancak oldukça düşük bir maliyetle. Verimlilik ve maliyet açısından perovskite en yakın karşılaştırıcı olan kristalin silikon güneş pilleri, en gelişmiş GaA'lardan 1000 kat daha ucuzdur. ⁵ Perovskitler bundan daha ucuz olma potansiyeline sahiptir.

Ortak tek kavşaklı güneş pilleri malzeme sistemleri için maksimum foton enerji kullanımı (örneğin optik bant aralığı Eg'ye bölünmüş açık devre gerilimi Voc olarak tanımlanmaktadır). NREL etkinlik tablolarında ayrıntılı olarak bilinen son teknoloji hücrelerden hesaplanmıştır.

Perovskites'in Sorunları Ne?

Perovskite alanındaki en büyük sorun şu anda uzun vadeli istikrarsızlıktır. Bunun su, ışık ve oksijen gibi dış faktörleri içeren bozulma yollarından kaynaklandığı, ve ayrıca, malzemenin özelliklerinden dolayı ısınmanın bozulması gibi içsel kararsızlığın bir sonucu olarak.   Perovskite bozulmasının nedenlerine genel bir bakış için Ossila'nın kılavuzuna bakın.

Bileşen seçimini değiştirerek, en başarılı şekilde kararlılığı geliştirmek için çeşitli stratejiler önerilmiştir. Karışık katyon sistemlerinin kullanılması (örneğin rubidyum veya sezyum gibi inorganik katyonlar dahil olmak üzere) hem stabiliteyi hem de verimliliği arttırdığı gösterilmiştir. % 20 verimi aşan ilk perovskite hücreleri karışık bir organik katyon sistemi kullandı,   ve yakın zamanda yayınlanan en yüksek verimli sistemlerin çoğu inorganik bileşenler kullanır. Hidrofobik, UV-kararlı arayüzey katmanlarına doğru hareket de stabiliteyi arttırmıştır - örneğin UV bozulmasına yatkın olan Ti02'nin yerini değiştirerek , SnO2 Kararlılığı yüzey pasivasyonu kullanılarak da geliştirilmiştir.   ve 2D-katmanlı (Ruddlesden-Popper) perovskitleri (daha iyi iç stabilite gösterir, ancak daha düşük performans gösterir) geleneksel 3D perovskitlerle birleştirerek.   Bu çabalar (daha iyi kapsülleme gibi faktörlerle birlikte)   perovskitlerin stabilitesini ilk tanıtımlarından bu yana çok geliştirmiş ve yaşamları endüstriyel standartları karşılama yolundadır - son zamanlarda yapılan çalışmalar, 1000 saatlik nemli ısı testine dayanabilecek hücreleri göstermektedir. Perovskite stabilitesini arttırma yöntemlerinin daha ayrıntılı bir tartışması için Ossila'nın rehberine bakınız.

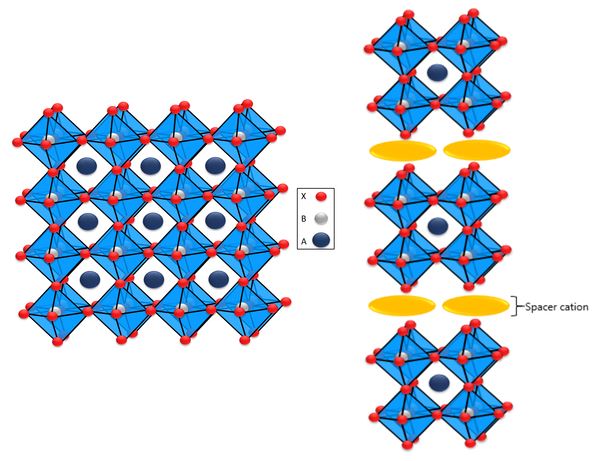

Konvansiyonel 3D perovskit (solda), genel bir 2D perovskit yapısına (sağda) kıyasla.

Henüz tam olarak değinilmeyen bir başka husus, perovskite bileşiklerinde kurşun kullanılmasıdır. Kurşun veya kadmiyum bazlı bataryalarda mevcut olanlardan çok daha küçük miktarlarda kullanılmasına rağmen, ticari kullanım için ürünlerde kurşun varlığı sorunludur. Endişeler hala toksik kurşun bileşiklerine maruz kalma (perovskite'nin çevreye atılması yoluyla) hakkında devam etmektedir ve bazı çalışmalar perovskite'lerin büyük ölçekli uygulanmasının tam bozulma ürünlerinin tutulmasını gerektirdiğini öne sürmüştür. Buna karşılık, diğer yaşam döngüsü değerlendirmeleri kurşunun toksisite etkisinin hücre içindeki diğer maddelere (katod gibi) kıyasla ihmal edilebilir olduğunu bulmuştur.

Perovskite güneş pillerinde (kalay bazlı perovskites gibi) kullanılacak bir kurşun alternatifi için potansiyel de vardır, ancak bu tür cihazların güç dönüşüm etkinliği hala kalay bazlı perovskite rekor ile kurşun bazlı cihazların arkasında şu anda% 9,0'da duruyor. Bazı araştırmalar, kalayın kurşuntan daha yüksek çevresel toksisiteye sahip olabileceği sonucuna varmış,   ve daha az toksik alternatif gereklidir.

Performans açısından bir diğer önemli husus, cihazlarda yaygın olarak görülen akım-gerilim histerezisidir. Histerezi etkileyen faktörler hala tartışma konusudur, ancak en yaygın olarak yüksek rekombinasyon seviyeleri ile birlikte mobil iyon göçüne bağlanmaktadır. Histerezi azaltma yöntemleri arasında değişken hücre mimarisi, yüzey pasivasyonu ve artan kurşun iyodür içeriği bulunur.   yanı sıra rekombinasyonu azaltmak için genel stratejiler.

Perovskite güneş pillerinde sıklıkla karşılaşılan akım-gerilim histerezisi yaklaşımı.

Gerçekten düşük watt başına maliyet sağlamak için, perovskite güneş pillerinin yüksek verimli, uzun ömürlü ve düşük üretim maliyetlerinde müthiş bir müthiş üçlüsünü başarmış olması gerekir. Bu, henüz diğer ince film teknolojileri için sağlanmamıştır, ancak perovskite tabanlı cihazlar şu anda bunu başarmak için muazzam bir potansiyel göstermektedir.

Perovskite Solar Hücrelerin Üretimi ve Ölçümü

Her ne kadar perovskites görünüşte farklı bir kristalografi dünyasından gelse de, standart OPV (veya başka bir ince film) mimarisine çok kolay bir şekilde dahil edilebilirler. İlk perovskite güneş pilleri katı hal boya ile hassaslaştırılmış güneş pillerine (DSSC'ler) dayanıyordu ve bu yüzden bir mesoporous Ti02 iskelesi kullanıldı. O zamandan bu yana pek çok hücre bu şablonu takip etmiş ya da 'meso-üstyapılı' bir mimaride bir Al2O3 iskelesini kullanmıştır, ancak TiO2'nin üretilmesi için gereken yüksek sıcaklık adımları ve Ti02'nin UV kararsızlığı benzer bir 'düzlemsel' mimarinin tanıtılmasına neden olmuştur diğer ince film hücrelere. Verimlilik açısından birkaç yıl boyunca mesoporous hücrelerin gerisinde kaldıktan sonra, düzlemsel perovskitler şimdi neredeyse verimlidir.

Geleneksel / ters düzlemsel ve mesoporous (geleneksel) perovskite hücrelerinin genel yapıları.

Perovskite filmin kendisi tipik olarak vakumlu veya çözelti usulleriyle işlenir. Film kalitesi çok önemlidir. Başlangıçta, vakumda biriktirilmiş filmler en iyi cihazları verdi, ancak bu işlem organik (metilamonyum) bileşeninin aynı anda inorganik (kurşun halojenür) bileşenlerle birlikte buharlaşmasını gerektiriyor ve bu da birçok araştırmacı tarafından bulunmayan uzman buharlaştırma odaları gerektiriyor . Sonuç olarak, çözelti ile işlenen cihazları geliştirmek için önemli çabalar sarf edildi, çünkü bunlar daha basit ve düşük sıcaklıkta işlemeye izin veriyor ve bunlar artık verimlilik açısından vakumla biriktirilmiş hücrelere eşit.

Tipik olarak, bir perovskite güneş hücresinin aktif katmanı bir veya iki aşamalı bir işlemle biriktirilir. Bir aşamalı işlemde, önceden ısıtılmış bir çözelti (örneğin, CH3 NH3 I ve PbI2'nin bir karışımı), daha sonra ısıtıldıktan sonra perovskite filme dönüşen kaplanır. Bunun bir varyasyonu, prekürsör çözeltisinin bir polar çözücü içinde kaplandığı ve daha sonra spin kaplama işlemi sırasında polar olmayan bir çözücü ile sulandırıldığı 'antisolvent' yöntemidir. En iyi performansı elde etmek için su verme zamanının ve zamanlama solventlerinin hacminin hassas zamanlaması gerekir. Buna yardımcı olmak için, bu soğutma işlemini kurum içi güç dönüşüm verimliliği değerlerini% 16'nın üzerine çıkarmak için kullanmamızı sağlayan Ossila Şırınga Pompasını yaptık .

İki aşamalı işlemde, metal halojenür (PbI2 gibi) ve organik bileşenler (CH3NH3I gibi) ayrı, sonraki filmler halinde döndürülerek kaplanır. Alternatif olarak, metal halojenür filmler, 'vakum destekli çözelti işlemi' (VASP) olarak bilinen organik bileşen buharı ile doldurulmuş bir odada kaplanabilir ve tavlanabilir.

Anti-çözücü söndürme yönteminin bir yaklaşımı, bir prekürsör çözeltiden tek aşamalı bir işlemde perovskitleri kaplamak için sıklıkla kullanılır.

En modern perovskitler, ETL ve HTL'nin sırasıyla elektron taşıma ve delik taşıma katmanları anlamına geldiği şeffaf iletken bir oksit / ETL / Perovskite / HTL / metal yapısına dayanmaktadır . Tipik delik taşıma katmanları, Spiro-OMeTAD veya PEDOT : PSS'yi içerir ve tipik elektron taşıma katmanları, Ti02 veya Sn02 içerir. Bu arayüzlerde enerji seviyelerinin ve farklı malzemelerin etkileşimlerinin anlaşılması ve optimize edilmesi, halen tartışılmakta olan çok heyecan verici bir araştırma alanı sunmaktadır.

Perovskite güneş pillerinin pratik cihaz üretimi için ana konular film kalitesi ve kalınlığıdır. Hafif hasat eden (aktif) perovskit katmanın birkaç yüz nanometre kalın olması gerekir - standart organik fotovoltaikten birkaç kat daha fazla olması ve yüksek homojenliğe sahip böyle kalın katmanlar oluşturmak zor olabilir. Biriktirme koşulları ve tavlama sıcaklığı optimize edilmediği takdirde, tamamlanmamış kapama ile pürüzlü yüzeyler oluşacaktır. İyi bir optimizasyonla bile, kalan önemli bir yüzey pürüzlülüğü olacaktır. Bu nedenle, normalde kullanılabilecek olandan daha kalın arayüz katmanları da gereklidir. Film kalitesinde iyileştirmeler çeşitli yöntemlerle sağlanmıştır. Bu tür bir yöntem, daha önce MAI'nin kurşun klorür çözünürlüğü veya fazla miktarda kurşun iyodür öncülünün saflığı ile ilgili bir yayında tartışılan, hidroiodik veya hidrobromik asit gibi az miktarda asitlerin eklenmesidir.

Kapsamlı araştırma çabaları ile spin kaplama kullanılarak% 22'nin üzerinde verimlilik elde edilmiş ve diğer çözelti işleme teknikleri ( yarık-kalıp kaplama gibi ) kullanılarak yüksek verimlilikler elde edilmiştir. Bu, perovskitlerin büyük ölçekli çözüm işlemlerinin çok uygun olduğunu göstermektedir.

Perovskites'in Geleceği

Perovskite yönelik ileride yapılacak araştırmalar pasivasyon ve kusurların azaltılması gibi stratejilerle rekombinasyonun azaltılmasına ve ayrıca 2B perovskitlerin ve daha iyi optimize edilmiş arayüz malzemelerinin dahil edilmesiyle verimliliğin artırılmasına odaklanmaya meyillidir. Şarj özütleme katmanlarının, hem verimliliği hem de stabiliteyi arttırmak için organik malzemelerden inorganik maddelere taşınması muhtemeldir. İstikrarın arttırılması ve kurşunun çevresel etkisinin azaltılmasının, her ikisinin de önemli ilgi alanları olmaya devam etmesi muhtemeldir.

Bağımsız perovskite güneş pillerinin ticarileşmesi fabrikasyon ve stabilite açısından hala engellerle karşı karşıya kalsa da, tandem c-Si / perovskite hücrelerinde kullanımları hızla ilerlemiştir (% 25'in üzerindeki verimlerle) perovskites'lerin önce PV piyasasını bu yapının bir parçası olarak görmesi muhtemel. Güneşin ötesinde, perovskitlerin ışık yayan diyotlar gibi diğer uygulamalarda kullanılması için önemli bir potansiyel vardır.   ve dirençli anılar.

Perovskite Fabrikasyon Video Rehberi

Perovskite araştırmalarına yeni başlayanlar için, perovskite fotovoltaik üretim ve ölçüm sürecinin tamamını gösteren bir video kılavuzu hazırladık. Kendi laboratuvarlarımızda, bu özel üretim rutini kullanarak% 11'in üzerinde etkinliklere ulaştık. Aşağıdaki videoda Ossila Spin Coater'in daha eski, artık üretilmeyen bir modeli var - mevcut modeli görmek için, ürün sayfasını buradan ziyaret edebilirsiniz.

Perovskite Solar Cells için Ossila Ürünleri

Ossila'nın ödüllü Güneş Pili Prototipleme Platformu , güneş pili araştırmalarında örnek bilimsel uygulama ve etki sunmaktadır. Yüksek performanslı standart bir fotovoltaik referans mimarisinin bir parçası olarak tutarlı bir alt tabaka, malzeme ve test ekipmanı koleksiyonudur. Araştırmacıların güvenilir bir temel olarak kullanılabilecek yüksek kaliteli, tam fonksiyonlu güneş pilleri üretmelerini sağlar.

Araştırmacılar ve bilim insanları olarak, yüksek kaliteli bir cihaz üretmek için gereken tüm malzemeler, süreçler ve teknikler konusunda uzmanlaşmanın ne kadar zaman alıcı olduğunu ve en iyi çabalarınıza rağmen bazen tutarsızlığa neden olabileceğini biliyoruz. -üretilebilir sonuçlar.

Bu platformu, araştırmanıza odaklanmanızı (tüm bileşenlerinizi tasarlamak / tedarik etmek yerine) ve bir performans temelini çoğaltmanızı sağlamak amacıyla geliştirdik. Bu platformun önemli bir avantajı, güneş pilli cihazlar için üretim hızınızı önemli ölçüde artıran - böylece daha hızlı veri toplamanıza yardımcı olan - önceden tasarlanmış ITO substratlarının ve yüksek verimli işleme ekipmanlarının sağlanmasıdır. Bu nedenle, daha fazla yeni malzeme türü veya mimari varyasyon test edilebilir ve daha fazla istatistiksel veri toplanabilir - tutarlılık ve doğruluk sağlanır.

En temel seviyede, çoğu perovskite bazlı güneş pilleri, buharlaştırılmış metal katod ve üst kapsülleme ile şeffaf iletken oksit kaplı bir cam alt tabakaya dayanmaktadır. Bu nedenle, mevcut substrat altyapımız ve perovskite malzemeler , yüksek performanslı çözüm işlenmiş perovskite cihazlarda zaten kullanılıyor. Standart kapsülleme epoksi , Snaith'in 2014 Nature gazetesinde kullanılan lamine cam veya diğer bariyer katmanları için de mükemmeldir .

Ossila Spin Coater, arayüzümüzün ve aktif katmanların biriktirilmesi için rutin olarak yüksek doğruluk ve basit kullanımla kullanılır.

Çevirmeli Kaplayıcıya çok faydalı bir eşlik eden (yukarıda gösterilen) Ossila Şırınga Pompasıdır . Yüksek kaliteli filmler elde etmek için perovskite katmanlarımızın otomatik olarak dağıtılması ve söndürülmesi için kullanılabilir. Akademik meslektaşlarımız ayrıca standart yüzeylere sprey kaplama ile çözelti işlenmiş perovskite güneş pilleri konusunda heyecan verici bir ilerleme kaydetmiştir. Ayrıca, perovskite güneş pilleri, cihaz ölçümlerini otomatik olarak hesaplayan ve stabilite ölçümleri yapabilen Ossila Solar Cell IV Test Sistemi kullanılarak tanımlanmaktadır.

I101 Perovskite mürekkep Ossila'dan temin edilebilir. 0.5 ml çözelti içeren 10 ayrı şişe şeklinde paketlenmiştir. Bu 160 maddeye kadar kaplama yapabiliyor. I101 ayrıca standart sipariş ebatlarımıza göre% 25 indirim ile toplu olarak (30 mi) satın alınabilir.

Son aylarda, piyasadaki daha fazla perovskite bazlı ürünü pazara sunmak için akademik işbirlikçilerimizle birlikte çalıştık: Yüksek saflıktaki Metilamonyum İyodid, Metilamonyum Bromid , Formamidinyum İyodür ve Formamidinyum Bromür. Ayrıca ilk perovskite mürekkep setimizi piyasaya sürdük, bunlardan ilki I101 (MAI: PbCl2), havada işlenecek şekilde tasarlandı ve laboratuvarlarımızda verimi% 11.7'ye kadar gösterdi. İkinci mürekkebimiz I201 (MAI: PbCl2: PbI2) azot atmosferinde işlenecek şekilde mutasyona uğramıştır ve şu ana kadar% 11.8'e varan verimler gördük. Her iki mürekkep de, perovskites araştırmalarına ilk başladığınızda müşterilerimizin yüksek verimliliklere inanılmaz bir şekilde ulaşmalarına yardımcı olmak için tasarlanmıştır. Sonuçları en üst düzeye çıkarmak için her iki mürekkeple birlikte optimize edilmiş işleme rutinleri içerir.
