ASTM F657:
Bir gofretin ön ve arka yüzeyinde karşılık gelen noktalar arasındaki mesafe. Kalınlık mikron veya mil (bir inçin binde biri) olarak ifade edilir.
Toplam Kalınlık Değişimi (TTV)
ASTM F657:
Bir tarama deseni veya nokta serisi ölçümleri sırasında karşılaşılan maksimum ve minimum kalınlık değerleri arasındaki fark. TTV mikron veya mil (bir inçin binde biri) olarak ifade edilir.
Yukarıdaki şekil, iki temassız ölçüm probu arasına yerleştirilmiş bir gofreti göstermektedir. Üst prob yüzü ve üst gofret yüzeyi (A) ve alt prob yüzü ve alt gofret yüzeyi (B) arasındaki değişiklikleri izleyerek kalınlık hesaplanabilir. İlk olarak sistem, bilinen kalınlıktaki bir yonga plakası ( Tw ) ile kalibre edilmelidir. Bilinen kalınlıktaki bölge, problar ve gofret aralığına bir üst prob (A) arasına yerleştirilir ve gofret aralığına bir alt prob (B) elde edilir. Daha sonra üst ve alt problar arasındaki toplam boşluk (Gtotal) aşağıdaki gibi hesaplanır:
G toplamı = A + B + T w
Sistem kalibre edildiğinde, kalınlığı bilinmeyen gofretler artık ölçülebilir. Gofret problar arasına yerleştirildiğinde, yeni bir A ve B değeri elde edilir. Kalınlık aşağıdaki gibi hesaplanır:
T w = G toplamı - (A + B)
Gofretin otomatik taranması sırasında bir dizi nokta ölçümü alınır ve saklanır. Tarama tamamlandıktan sonra TTV aşağıdaki gibi hesaplanır:
TTV = T maks - T dk
İLETİŞİM YAY ÖLÇÜMÜ
ASTM F534 3.1.2:
Serbest, kelepçelenmemiş bir gofretin medyan yüzeyinin merkez noktasının, gofretin nominal çapından daha az bir çapa sahip bir daire üzerinde eşit aralıklarla yerleştirilmiş üç nokta ile oluşturulan medyan yüzey referans düzleminden sapması.
Ortanca Yüzey:
Gofret içindeki noktaların ön ve arka yüzeyler arasında eşit uzaklıkta olması. Yayı ölçerken ve hesaplarken, gofretin konum medyan yüzeyinin bilinmesi gerektiğine dikkat etmek önemlidir. Ortanca yüzeyin sapmaları ölçülerek, gofretin merkez noktasında lokal kalınlık değişimleri hesaplamadan çıkarılır.
Yukarıda gofret medyan yüzeyinin iki prob yüzü arasındaki ilişkiyi gösterir:
D = Üst ve alt prob yüzü arasındaki mesafe
A = Üst probdan üst gofret yüzeyine mesafe
B = Alt probdan alt gofret yüzeyine mesafe
Z = Gofret medyan yüzeyi ile üst ve alt prob arasındaki yarım nokta (D / 2) arasındaki mesafe
Gofretin herhangi bir yerinde Z'nin değerini belirlemek için iki denklem vardır:
Z = D / 2 - A - T / 2 ve Z = -D / 2 + B + T / 2
Z için her iki denklemi de çözdüğümüzde, değer basitçe şu şekilde belirlenebilir:
Z = (B - A) / 2
Yay sadece gofretin merkez noktasında ölçüldüğünden, gofretin kenarı etrafında üç (3) noktalı bir referans düzlemi hesaplanır. Daha sonra yay değeri, gofretin ortasındaki medyan yüzeyin yeri ölçülerek ve referans düzlemden uzaklığı belirlenerek hesaplanır. Yayın pozitif veya negatif bir sayı olabileceğini unutmayın. Pozitif, medyan yüzeyin merkez noktasının üç nokta referans düzleminin üzerinde olduğunu gösterir. Negatif, medyan yüzeyin merkez noktasının üç nokta referans düzleminin altında olduğunu gösterir.
GÜNEŞ ENDÜSTRİSİ İÇİN ÇÖZÜM ÖLÇÜMÜ
ASTM F1390:
Bir referans yerinden serbest, kelepçelenmemiş bir gofretin medyan yüzeyinin maksimum ve minimum mesafeleri arasındaki farklar. Yay gibi, çözgü bir gofretin medyan yüzeyi ile bir referans düzlem arasındaki farklılığın bir ölçümüdür. Ancak çözgü, gofretin tüm orta yüzeyini sadece merkez noktadaki konum yerine kullanır . Tüm gofrete bakarak, çözgü gerçek gofret şeklinin daha yararlı bir ölçümünü sağlar. Medyan yüzeyin yeri tam olarak yay için olduğu gibi hesaplanır ve yukarıda gösterilir. Çözgü belirleme için, referans düzlemin inşası için iki seçenek vardır. Bir tanesi gofretin kenarındaki üç nokta düzlemidir. Diğeri, ölçüm taraması sırasında elde edilen medyan yüzey verilerinin en az kareye sığacak şekilde hesaplanmasıdır. Çözgü daha sonra referans düzlemden maksimum sapma (RPD maks ) ve referans düzlemden minimum fark (RPD min ) bulunarak hesaplanır. RPD maks referans düzleminin üzerindeki en büyük mesafe olarak tanımlanır ve pozitif bir sayıdır. RPD min referans düzleminin altındaki en büyük mesafedir ve negatif bir sayıdır.

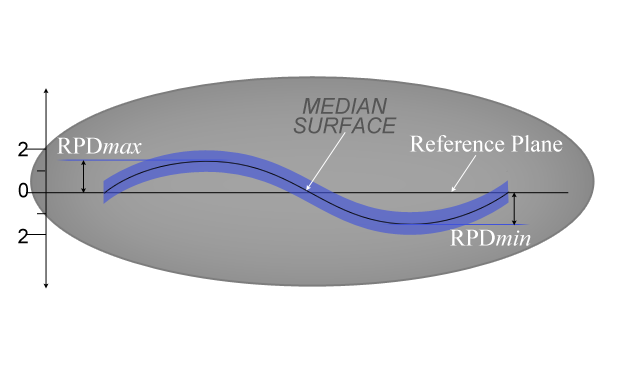

Yukarıdaki şekil, çözgü hesaplamasının bir gösterimidir. Bu örnekte RPDmax 1.5'tir ve ortalama yüzeyin referans düzlemin üzerindeki maksimum mesafesi olarak gösterilmiştir. RPDmin - 1.5'dir ve referans yüzeyin altındaki ortalama yüzeyin maksimum mesafesi olarak gösterilir. Çözgü her zaman pozitif bir değerdir.
Çözgü = 1,5 - (-1,5) = 3
Ayrıca, hem yay hem de çözgü okumaları almanın faydasını gösterir. Gösterilen gofretin medyan yüzeyi gofret merkezindeki referans düzlemiyle kesişir, bu nedenle yay ölçümü sıfır olacaktır. Hesaplanan çözgü değeri, kullanıcıya gofretin şekil düzensizlikleri olduğunu bildirdiği için daha kullanışlıdır.
