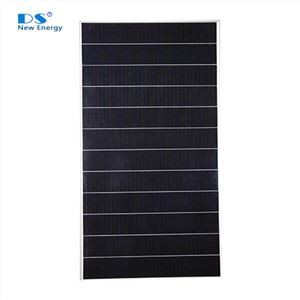

Ürün Giriş
Hücre | mono |
Hücrelerin . | 96(8×12) |
Nominal Maksimum Güç (Pmax) | 520W |
Maksimum verimlilik | 20.3% |
Kavşak kutusu | IP68 |
Maksimum sistem voltajı | 1000V/1500V DC |
Çalışma sıcaklığı | -40 derece -+85 derecesi |
Ürün Açıklaması
96 adet yüksek verimli percium hücre ile güçlendirilen bu yüksek performanslı modül serisi, büyük veya küçük herhangi bir PV sisteminin LCOE'sini azaltmak için en uygun maliyetli çözümü sağlar .
Anahtar Özellikler
PV modülünün boyutu
STC'de elektrik verileri
Nominal Maksimum Güç (Pmax) [W] | 480 | 490 | 500 | 510 | 520 |
Açık devre voltajı (VOC) [V] | 63.16 | 63.68 | 64.2 | 64.72 | 65.24 |
Maksimum güç voltajı (VMP) [V] | 51.76 | 52.33 | 52.83 | 53.38 | 53.87 |
Kısa Devre Akımı (ISC) [A] | 9.81 | 9.91 | 10.01 | 10.11 | 10.21 |
Maksimum güç akımı (IMP) [A] | 9.28 | 9.37 | 9.47 | 9.56 | 9.66 |
Modül Verimliliği [%] | 18.7% | 19.1% | 19.5% | 19.9% | 20.3% |
Güç toleransı | 0~+5W | ||||
ISC'nin sıcaklık katsayısı (_ ISC) | %0.05/ derece | ||||
VOC'nin sıcaklık katsayısı (_ VOC) | -0.275%/ derece | ||||
Pmax'ın sıcaklık katsayısı (_ PMP) | -0.368%/ derece | ||||
STC | Işınım 1000w/m², hücre sıcaklığı 25 derece, AM1.5G | ||||
NOCT ve Çalışma Durumunda Elektrik Verileris
Noct'ta elektrik parametreleri | |||||
TİP | 480 | 490 | 500 | 510 | 520 |
Nominal Maks Güç (Pmax) [W] | 355 | 363 | 370 | 378 | 386 |
Açık devre voltajı (VOC) [V] | 60.46 | 60.46 | 60.42 | 60.50 | 60.08 |
Maks Güç Voltajı (VMP) [V] | 51.37 | 51.85 | 52.35 | 52.99 | 53.35 |
Kısa Devre Akımı (ISC) [A] | 8.35 | 7.94 | 8.54 | 8.61 | 8.18 |
Maks Güç Akımı (IMP) [A] | 6.92 | 7.00 | 7.07 | 7.13 | 7.21 |
Noct | Işınım 800W/m², ortam sıcaklığı 20 derece, rüzgar hızı 1m/s, AM1.5G | ||||
Çalışma koşulları | |
Maksimum sistem voltajı | 1000V/1500V DC (IEC) |
Çalışma sıcaklığı | -40 derece ~ +85 derecesi |
Maksimum Serisi Sigorta | 20A |
Maksimum statik yük, ön | 5400pa |
Maksimum statik yük, geri | 2400pa |
Noct | 45 ± 2 derece |
Uygulama sınıfı | A Sınıfı |
Mekanik Veriler
Spesifikasyonlar | |
Hücre | mono |
ağırlık | 26kg ±% 3 |
Boyutlar | 1956 ± 2mmx1310 ± 2mmx45 ± 1mm |
Kablo Kesit Bölümü Boyutu | 4mm2 |
Hücrelerin . | 96(8x12) |
Kavşak kutusu | IP68, 4 diyot |
Bağlayıcı | QC 4.10-35 |
Kablo uzunluğu (konektör dahil) | Portre: 300mm (+)/400mm (-); Peyzaj: 1000mm (+)/1000mm (-) |
Ambalaj Yapılandırması | Palet başına 30 |
Sertifika
Garanti
